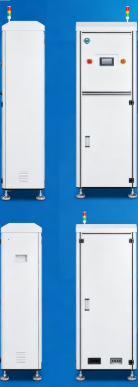

Yüksek üretim verimliliği ve karmaşık PCB işleme gereksinimlerini destekleyen büyük depolama kapasitesine sahip SMT PCB taşıyıcı

1. Bu makine, özel bir HMI insan-makine dokunmatik kontrol paneliyle birlikte gelir. Operatörler, anlaşılır, kullanıcı dostu bir görsel arayüz sayesinde çalışma işlevlerini zahmetsizce değiştirebilir.
2. PLC akıllı kontrol sistemi etrafında inşa edilen ünite, tutarlı, risksiz çalışma performansı sağlamak için çok katmanlı elektrik devresi güvenlik korumalarıyla donatılmıştır.
3. Geçici PCB muhafazası için 30 bağımsız depolama yuvasıyla önceden yapılandırılmıştır; özel slot miktarları müşteri gereksinimlerine göre kabul edilebilir.
4. İlk giren ilk çıkar (FIFO), ilk giren son çıkar (FILO) ve doğrudan geçişli taşıma modu da dahil olmak üzere birden fazla çalışma modu tek bir cihaza entegre edilmiştir.
5. Ultra hassas konumlandırma, hızlı dikey kaldırma, genişletilmiş depolama hacmi ve artırılmış genel hat verimliliği sağlayan bir servo sürücü konumlandırma modülü benimsenmiştir.
6. Diğer SMT üretim makineleriyle sorunsuz bağlantı için standart SMEMA sinyal iletişim protokollerini destekler.

• Uygulama Senaryoları: Ayrı SMT üretim makineleri arasında PCB tampon istasyonu görevi görür; AOI testi sonrasında nitelikli ve kusurlu PCB'leri otomatik olarak ayırır ve bunları belirlenmiş ayrı kutularda saklar.
• PCB Depolama Miktarı: Standart kapasite 30 devre kartıdır, istek üzerine özel kapasiteler mevcuttur.
• Maksimum Tek PCB Ağırlık Yükü: Pano başına 1,5 kilogram
• Tek Çalışma Döngüsü Süresi: Yaklaşık 12 saniye
• Depolama Katmanı Aralığı Seçenekleri: 20mm veya 40mm; özelleştirilmiş aralık boyutları desteklenir
• Güç Girişi ve Nominal Güç Çekimi: Monofaze AC 220V, maksimum güç tüketimi 850VA
• Minimum Desteklenen PCB Kalınlığı: 0,6 mm

Shenzhen Jingji Technology Co., Ltd. endüstriyel malzeme depolama ekipmanları, esnek otomatik üretim makineleri ve diğer otomatik test cihazlarının tasarımı, üretimi ve satışı konusunda uzmanlaşmıştır. Ayrıca eksiksiz bir anti-statik yardımcı aksesuar yelpazesi de sağlıyoruz.

Üreticilerin, satın alma ve tedarik zinciri iş akışları boyunca gereksiz kaynak israfını azaltmaları için entegre fabrika malzeme taşıma çözümleri sunuyoruz. Temel misyonumuz, tüm müşterilerimize tam döngülü tek elden hizmet sunmak, onların benzersiz üretim taleplerini tam olarak karşılamak, ürün kalite standartlarını yükseltmek ve otomatik depolama ve lojistik endüstrisinde müşteri memnuniyetini arttırmaktır.

Teknik sorularınız veya özelleştirilmiş ekipman talepleriniz varsa lütfen istediğiniz zaman ekibimizle iletişime geçin; size tam destek sunmaya hazırız.

• Kolay fonksiyon ayarı için sezgisel HMI dokunmatik ekran kontrolü
• Stabil, güvenli çalışma için PLC kontrolü ve çoklu devre güvenlik koruması
• 30 standart geçici depolama yuvası, özelleştirilebilir depolama kapasitesi
• Hepsi bir arada modlar: FIFO, FILO, doğrudan taşıma
• Servo konumlandırma, yüksek doğruluk, hızlı kaldırma hızı, geniş depolama kapasitesi ve daha yüksek verim sağlar
• Kolay hat entegrasyonu için SMEMA standart iletişimiyle uyumludur

• Fonksiyon: SMT ekipmanı arasındaki PCB'leri tamponlayın; OK/NG kartlarını AOI'den ayrı depolama kutularına sınıflandırın
• Standart Depolama: 30 adet (özelleştirilebilir)
• PCB başına maksimum yük: 1,5 kg
• Döngü süresi: ~12s
• Depolama aralığı: 20/40mm (özelleştirilebilir)
• Güç: Tek fazlı AC220V, maksimum 850VA
• Minimum PCB kalınlığı: 0,6 mm

CHT350: PCB 80*50~510*350mm, Ağırlık 245kg, Boyut 600*950*1860mm

CHT-460: PCB 80*50~510*460mm, Ağırlık 265kg, Boyut 600*1060*1860mm

Shenzhen Jingji Technology Co., Ltd., anti-statik çevre birimleri satışının yanı sıra otomatik depolama aygıtlarına, esnek üretim ekipmanlarına ve test cihazlarına odaklanan profesyonel bir üreticidir.

Fabrikaların tedarik zinciri kaynak kaybını azaltmalarına yardımcı olmak için özelleştirilmiş lojistik çözümler tasarlıyoruz. Otomasyon depolama ve lojistik sektöründe eksiksiz hizmetler sunmaya, kişiselleştirilmiş üretim gereksinimlerini karşılamaya, ürün kalitesini yükseltmeye ve müşteri memnuniyetini en üst düzeye çıkarmaya çalışıyoruz.

Herhangi bir sorunuz veya özelleştirilmiş ihtiyaçlarınız için istediğiniz zaman bizimle iletişime geçmekten çekinmeyin.
