İki taraflı Otomatik PCB Bağlantı Hattı.

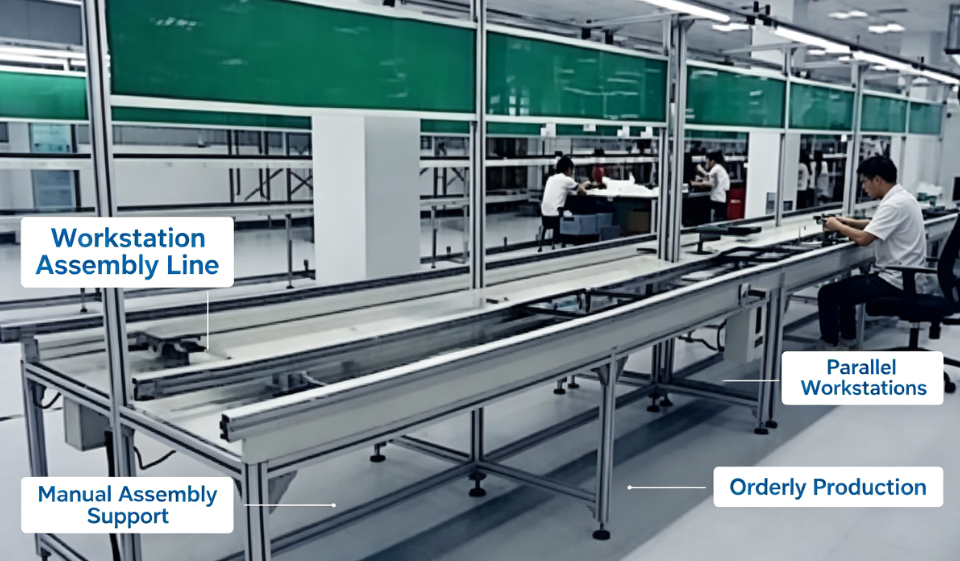

JP-DIP800-B İki taraflı Otomatik Bağlantı hattı, elektronik üretim atölyesinde DIP delikli bileşen ekleme montajı için özel olarak tasarlanmıştır.Bu çift taraflı çalışma taşıyıcı alüminyum alaşım çerçeve ve anti-statik kemer iletim sistemi benimser, operatörlerin PCB direnci, kondansatör, konektör ve diğer delikli parçaları tıkamak için hattın her iki tarafında aynı anda çalışmasına izin verir.SMT üretim hattı ile sorunsuz bir şekilde bağlanabilir, dalga lehimleme makinesi, PCB yükleyicisi ve boşaltıcısı tam bir DIP montaj üretim iş akışı oluşturmak için.Otomobil elektronikleri, kontrol devre kartı montaj atölyesi.

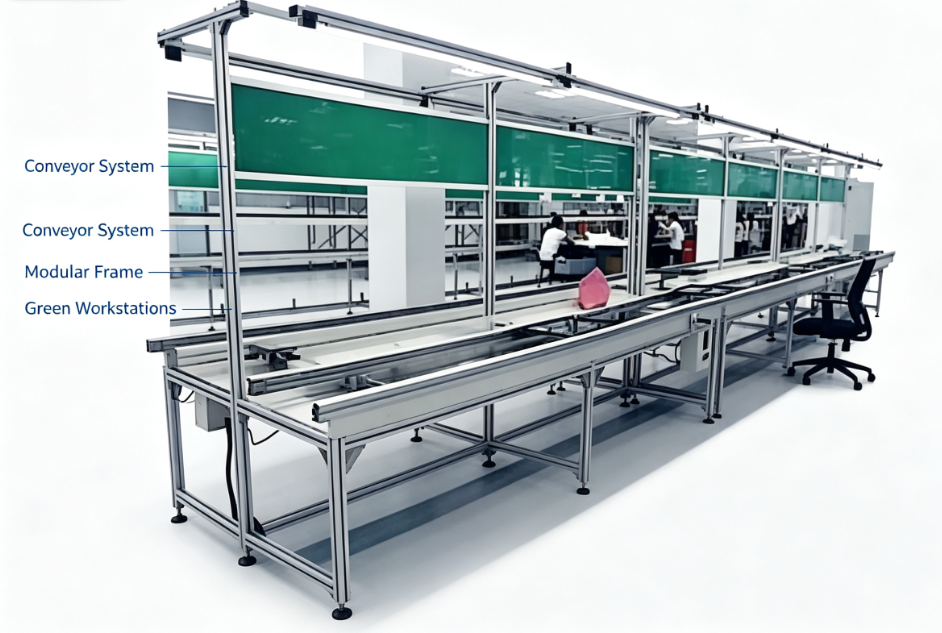

Ana Yapı ve Malzemeler

1. Çerçeve: Yüksek dayanıklılıklı 6063-T5 endüstriyel alüminyum profilli çerçeve, anodize yüzey işlemi, korozyon karşıtı, sağlam yapı, kolay montaj ve sökme.Düz olmayan fabrika zeminine uyum sağlamak.
2. Taşıyıcı kemer: İthalat edilen anti-statik yeşil PVC kemeri, yüzey direnci 106~109Ω, hassas elektronik PCB bileşenlerini ESD hasarından korumak için statik elektriği etkili bir şekilde ortadan kaldırır.Uzun kullanım süresi.
3. Rehber ray: Özel alüminyum alaşımlı PCB rehber yuvası, ayarlanabilir genişlik, farklı PCB kart boyutlarını destekler. Düşme karşıtı plaka tasarımı iletim sırasında devre kartının düşmesini önler.
4. Güç ve Sürüş Sistemi: 220V tek fazlı değişken hız motoru, 0.1 ~ 5 m / min'den adımsız hız düzenlemesi. Istikrarlı zincir aktarımı, düşük sürtünme, PCB kartlarına yağ kirliliği yok.
5. Çalışma istasyonu aksesuarları: Yeşil anti-statik çalışma paneli, üst asılı aydınlatma sistemi, güç soketi rafı, bileşen depolama rafı, tel yönetim olukları ile donatılmıştır.

Temel Özellikler

Teknik parametreler

Uygulama Endüstrisi

Ev aletleri devre kartı, anahtarlama güç kaynağı, LED sürücü kartı, otomotiv elektronik kontrol kartı, endüstriyel denetleyici PCB, tıbbi elektronik devre kartı,güvenlik donanımı ana kart ve diğer DIP delikli montaj üretimi.

Gümrük Hizmetleri

Tam standart olmayan özelleştirmeyi destekleriz. Mühendislik ekibimiz, atölyenizin boyutuna, PCB boyutuna, üretim kapasitesine göre düzen çizimi, 3 boyutlu simülasyon yapabilir.Yerel kurulum rehberliği sağlıyoruz., operasyon eğitimi ve satış sonrası bakım hizmeti.
