Bizim JJC-CON-OV-AL-ESD oval kapalı döngü makaralı konveyör sistemi, hafif, rijit ve tamamen özelleştirilebilir endüstriyel sirkülasyonlu bir montaj ve malzeme taşıma iş istasyonudur. Sürekli döngüsel üretim, çok istasyonlu montaj, görsel inceleme, fonksiyonel test, etiketleme, paketleme ve yeniden işleme süreçleri için tasarlanmıştır; burada azaltılmış ekipman ağırlığı, geliştirilmiş korozyon direnci ve temiz yüzey kaplaması gereklidir.
Bu konveyör sisteminin ana yük taşıyıcı çerçevesi yüksek mukavemetli alüminyum profil / alüminyum alaşımlı kesitlerden yapılmıştır; bu, geleneksel çelik çerçevelere kıyasla önemli ölçüde ağırlık azaltımı sağlarken, uzun süreli sürekli çalışma için mükemmel yapısal rijitliği korur. Alüminyum malzeme doğal olarak iyi korozyon direnci sağlar, bu da onu temiz ortamlar, elektronik montaj atölyeleri, ilaç alanları, gıda ile ilgili bitirme hatları ve hafif endüstriyel üretim için uygun hale getirir. Tüm alüminyum profiller hassas bir şekilde kesilir, işlenir ve sıkı toleranslarla monte edilir, bu da makaralı konveyör bölümleri ve dönen dairesel iş masaları için düzlük, paralellik ve kararlı destek sağlar.

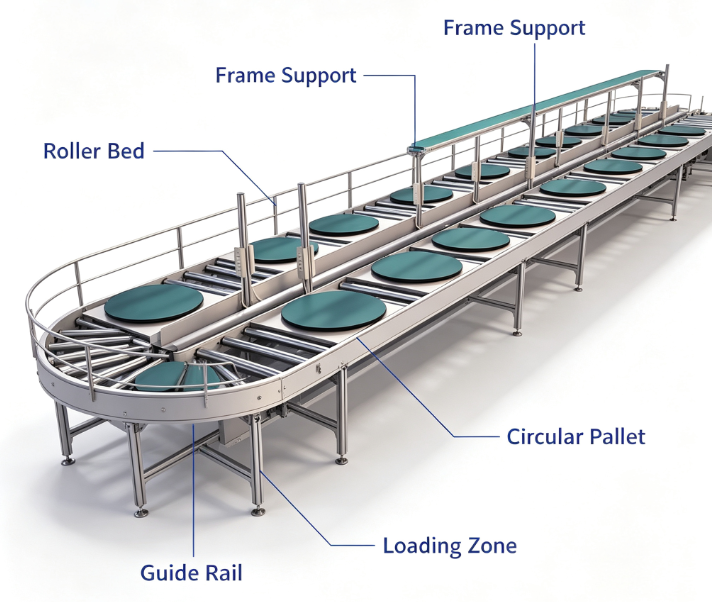

Tüm hat oval kapalı döngü düzenini benimser; bu, geleneksel doğrusal konveyör hatlarının ölü uçlarını etkili bir şekilde ortadan kaldırır ve ürünlerin veya paletlerin iş istasyonları arasında tekrar tekrar dolaşmasına olanak tanır. Operatörler, sık manuel transfer veya forklift kullanımı olmadan aynı döngü boyunca montaj, inceleme, test, etiketleme ve paketleme işlemlerini tamamlayabilirler. Bu düzen, malzeme taşıma mesafesini kısaltmaya, üretim ritmini iyileştirmeye ve yalın üretim düzenlemelerini desteklemeye yardımcı olur.

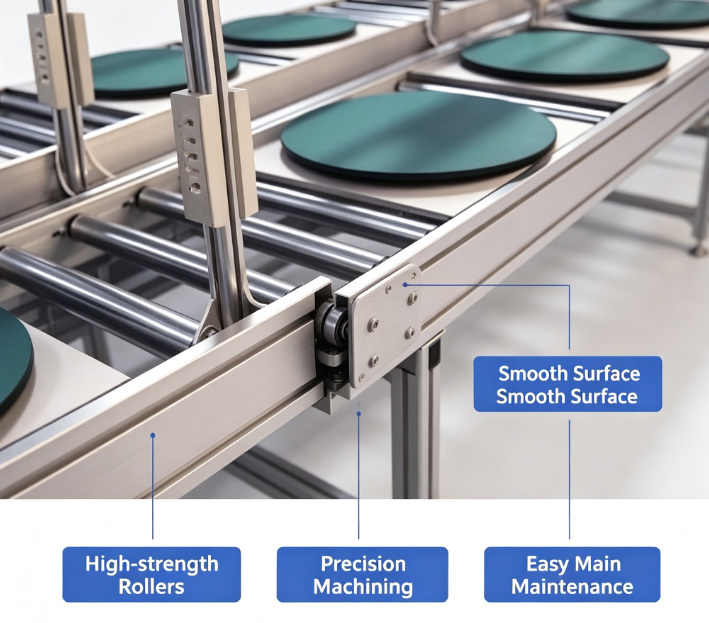

Ana taşıma bölümü ağır hizmet tipi makaralı konveyördür; müşteri gereksinimlerine göre sorunsuz çalışan çelik veya alüminyum makaralarla donatılmıştır. Makaralar, düşük yuvarlanma direnci, kararlı taşıma, düşük gürültü ve uzun hizmet ömrü sağlamak için hassas sızdırmaz yataklarla donatılmıştır. Oval döngünün kavisli bölümleri, özel olarak düzenlenmiş kavisli makara grupları, iç kılavuz raylar ve pürüzsüz geçiş yüzeyleri ile tasarlanmıştır; bu, iş parçalarının, paletlerin veya kapların sıkışmadan, yamulmadan veya yüzey çizilmeden sorunsuz bir şekilde dönmesini sağlar. Makaraların çapı, makara adımı, konveyör genişliği ve taşıma yüksekliği, iş parçası boyutu, ağırlığı ve işlem akışına göre özelleştirilebilir.
Konveyör hattı boyunca entegre edilmiş çok sayıda 360° dönebilen dairesel iş masası bulunmaktadır. Her dairesel iş masası, ağır hizmet tipi itme yatağı veya döner yatak tertibatı ile desteklenir, bu da operatörlerin istasyon etrafında dolaşmadan iş parçasını herhangi bir açıda serbestçe döndürmesine olanak tanır. Bu ergonomik tasarım, montaj, sabitleme, görsel inceleme, temizlik veya paketleme için ürünün farklı taraflarına erişimi kolaylaştırır. Dairesel iş masası yüzeyi, antistatik kauçuk, aşınmaya dayanıklı PVC, PU, alüminyum levha, fenolik reçine levha veya paslanmaz çelik levha dahil olmak üzere işlem gereksinimlerine göre özelleştirilebilir. Her döner masa manuel bir konumlandırma kilidi ile donatılabilir ve daha yüksek işlem doğruluğu için pnömatik veya elektrikli konumlandırma fonksiyonları eklenebilir.
Bu sistem için önemli bir isteğe bağlı konfigürasyon ESD antistatik bantlı konveyör modülüdür. ESD'ye duyarlı bileşenler, PCBA kartları, sensörler, pil modülleri veya hassas elektronikler içeren işlemler için, makaralı konveyörün kısmi veya tam bölümleri antistatik bantlı konveyöre yükseltilebilir. Antistatik bant, yüzey direncini ESD güvenli aralıkta kontrol etmek üzere tasarlanmıştır, statik yükü dağıtmaya yardımcı olur ve hassas ürünlere elektrostatik hasar riskini azaltır. Bu konfigürasyon, özellikle 3C elektronik, yarı iletkenle ilgili montaj, hassas alet üretimi ve diğer ESD korumalı atölyeler için uygundur.
Tahrik sistemi iki ana modu destekler: motorlu makaralı tahrik ve zincirli tahrik. Motorlu makaralı tahrik, kompakt yapı, esnek bölgelendirme ve kolay bakım sunan hafif ila orta yük uygulamaları için uygundur. Zincirli tahrik, daha ağır paletler, daha büyük iş parçaları ve sürekli 7/24 çalışma için önerilir. Taşıma hızı, tipik olarak 0,1 ila 10 m/dak aralığında değişken frekanslı bir tahrik sistemi aracılığıyla ayarlanabilir ve üretim takt süresine göre özelleştirilebilir.
Güvenlik ve kontrol aksesuarları, acil durdurma düğmeleri, güvenlik korkulukları, iş parçası durdurucuları, fotoelektrik sensörler, sayım modülleri, konum algılama sensörleri, PLC kontrol kabini ve HMI dokunmatik ekrandahil olmak üzere saha gereksinimlerine göre eklenebilir. Kontrol sistemi, otomatik dolaşım, sabit nokta durdurma, bölüm başlatma-durdurma, iş parçası sayımı ve kilitleme koruması gibi işlevleri gerçekleştirmek üzere programlanabilir. Her destek ayağı, tüm konveyör sisteminin yatay yüksekliğini ince ayarlayabilen ve fabrika zemininin hafif düzensizliklerine uyum sağlayabilen ağır hizmet tipi seviyeleme ayağı ile donatılmıştır.
Temel Avantajlar
- Alüminyum alaşımlı çerçeve: Hafif, yüksek rijitlik, iyi korozyon direnci ve temiz görünüm.
- Oval kapalı döngü düzeni: Döngüsel malzeme taşıma ve çok istasyonlu sürekli üretim sağlar.
- Döner dairesel iş masaları: Daha iyi ergonomi ve montaj verimliliği için 360° iş parçası dönüşünü destekler.
- Makaralı konveyör ana hattı: Paletler veya rijit kaplar için uygun, kararlı taşıma, düşük gürültü, düşük sürtünme.
- ESD antistatik bant seçeneği: Hassas elektronik ürünler için elektrostatik deşarj koruması sağlar.
- Yüksek düzeyde özelleştirilebilir: Çerçeve boyutu, döngü uzunluğu, eğri yarıçapı, makara spesifikasyonu, iş masası sayısı, tahrik modu ve kontrol sistemi uyarlanabilir.
- Temiz ortam dostu: Pürüzsüz alüminyum profiller ve çıkarılabilir koruyucular temizlenmesi ve bakımı kolaydır.
- Düşük bakım: Sızdırmaz yataklar, modüler alüminyum yapı ve standartlaştırılmış tahrik bileşenleri uzun vadeli bakım maliyetini azaltır.
Tipik Uygulama Endüstrileri
- ✅ 3C Elektronik Montajı ve PCBA Testi
- ✅ Hassas Alet ve Sensör Montajı
- ✅ Lityum Pil Modülü ve Paket Üretimi
- ✅ Tıbbi Cihaz ve Sarf Malzemesi Montajı
- ✅ Gıda Bitirme ve Paketleme Hatları
- ✅ Kozmetik ve İlaç Paketleme
- ✅ Otomotiv Bileşen Montajı
- ✅ Laboratuvar Döngüsel Test Sistemleri
- ✅ Hafif Endüstriyel Montaj Hatları
Bakım Notları
Tahrik zincirlerinin veya kayışlarının sıkılığını düzenli olarak kontrol edin, yatak parçalarını uygun şekilde yağlayın, makara yüzeylerini ve dairesel masa üstlerini planlı olarak temizleyin ve çalıştırmadan önce acil durdurma fonksiyonlarını test edin. Alüminyum çerçeve nötr deterjanlarla temizlenmeli ve güçlü asidik veya alkali ortamlardan kaçınılmalıdır. Sistemimiz bir kullanım kılavuzu ve ana tahrik bileşenleri için 12 aylık garanti ile birlikte sunulmaktadır.
Hat Düzeni ve Kurulum Hizmeti
Oval kapalı döngü sistemleri istasyon sayısına ve mevcut zemin alanına göre tasarlanır ve ücretsiz çizim döngü uzunluğunu, eğri iç yarıçapını, döner iş masası çaplarını ve kontrol kabini konumunu gösterir. Alüminyum profil ve eğri modülleri, hızlı saha montajı için çizime göre önceden monte edilir ve uzaktan devreye alma desteği sağlanır.
Hız, Tahrik ve Yük Konfigürasyonu
0,1 ila 10 m/dak arasındaki değişken hızlı konveyör kontrolü, dişli motorlu konveyör veya VFD invertör kontrollü zincirli tahrik kullanır ve iş masası başına vuruş modu konveyör durdurma ayarlanır. Her döner iş masası 100 ila 200 kg taşır, tahrik motor gücü istasyon sayısına göre eşleştirilir.
İşletme, Bakım ve Enerji Kullanımı
Döngü işlemi düşük gürültülü konveyör seviyesinde çalışır, enerji verimli motor düşük güç tüketimi sağlar. Kolay bakım konveyör tasarımı, zincir gerginliği ayarı, iş masası yatağı değişimi ve motorlar, sensörler, durdurucular ve konumlandırma kilitleri için yedek parça bulunabilirliğini kapsar.
Sertifikasyon, Garanti ve Yedek Parçalar
Sistem, bir ISO kalite sistemi altında üretilir, ESD bant ve yüzey direnci verileri, elektrik şeması ve uyumluluk belgeleri tedarik edilir. 12 aylık garanti çerçeve, tahrik, döner iş masaları ve kontrol kabinini kapsar.
Teslim Süresi, Sipariş Koşulları ve Paketleme
Minimum sipariş 1 set, tek set özelleştirme ve OEM konveyör hattı markalaması mevcuttur. 300 set aylık üretim kapasitesiyle çok istasyonlu konfigürasyon için teslim süresi 35-40 gündür, üretim programı depozito sonrası paylaşılır. İhracat için ahşap kasa paketleme ve kendi üretim hattımızdan konteyner yükleme.
Uygulama ve Endüstri Uyumu
Elektronik montaj hattı çok istasyonlu hücreler, ev aletleri montaj hattı son montaj döngüleri, yeni enerji montaj hattı pil paketi istasyonları ve yarı iletken üretim hattı inceleme döngüleri için kullanılır.
