Ürün Açıklaması

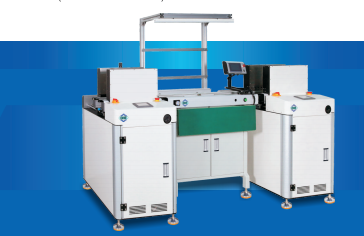

Bu CHT-CVP-600LD Otomatik Damla Tipi Çıplak Kart Yükleyici ve Boşaltıcı, PCB Ayırıcı olarak da bilinir, SMT üretim hattıyla eşleştirilen temel bir otomasyon ekipmanıdır. Ham çıplak PCB kartlarının otomatik yüklenmesini ve alınmasını gerçekleştirir, manuel kart besleme ve toplama işlemini büyük ölçüde değiştirir, işçilik maliyetini ve PCB çizilme kirliliği riskini azaltır.
Makine, Fuji marka düğme kumanda paneli ile PLC otomatik kontrol sistemini benimser, basit kullanım ve kararlı program mantığı. Ana gövde kalınlaştırılmış sac çerçeve yapısı kullanır, sağlam ve dayanıklı, iyi darbe direnci, sürekli 24 saat atölye çalışması altında uzun hizmet ömrü. İki isteğe bağlı çalışma modu: düz geçiş modu ve düşürme plakası modu, kullanıcılar farklı üretim teknolojilerine ve PCB türlerine göre serbestçe geçiş yapabilir.
Kart itme bıçağı titanyum çelik malzemeden yapılmıştır, güçlü elastikiyetli, deforme olması kolay olmayan, bakır folyoya ve PCB yüzeyine zarar vermeden istiflenmiş çıplak kartları nazikçe ayırabilir. Standart SMEMA sinyal iletişimini destekler, ekran yazıcı, SMT montajcı, AOI denetim makinesi ve diğer yukarı ve aşağı SMT ekipmanlarıyla sorunsuz bir şekilde bağlanabilir, tüm üretim hattının tam otomatik bağlantısını gerçekleştirir.
Makine, PCB iletimi sırasında oluşan statik elektriği etkili bir şekilde dağıtan, statik elektriğe duyarlı elektronik çıplak kart işlemleri için uygun olan statik elektriğe duyarlı devre kartlarına zarar vermekten kaçınan antistatik konveyör bant ile donatılmıştır.
Temel Teknik Parametreler
- PCB besleme döngü süresi: yaklaşık 6 saniye, müşteri gereksinimlerine göre özelleştirilebilir
- Maksimum kart kapasitesi: 200 adet (1.6mm kalınlığında çıplak PCB için)
- Güç kaynağı: 220V AC, tek fazlı, maks 1500VA
- Hava gereksinimi: 4~6 bar, maks 30 L/dak
- PCB kalınlık aralığı: 0.6mm ~ 4.0mm
- Taşıma yüksekliği: 900±20mm, standart SMT hat yüksekliği
- Kart iletim yönü: L-R / R-L isteğe bağlı
- Toplam ağırlık: 295kg
- Dış boyut: U1690 * G900 * Y1170mm
Uygulama Senaryoları
Tüketici elektroniği, otomotiv elektroniği, iletişim modülü, güç kaynağı kartı SMT montaj atölyelerinde PCB çıplak kart yükleme ve toplama işlemlerinde yaygın olarak kullanılır. Makine boyutu, antistatik sınıfı, sensör yapılandırması, güvenlik koruma yapısı, konveyör uzunluğu ve fonksiyon yükseltmesi üzerinde özelleştirilmiş modifikasyonu destekler.
Hat Düzeni ve Kurulum Hizmeti
Yükleyici ve boşaltıcı üniteleri PCB boyut aralığınız, magazin spesifikasyonunuz ve SMEMA bağlantı noktanızla eşleştirilir ve bitişik SMT makineleriyle kenetlenme yüksekliği ve sinyal arayüzünü gösteren ücretsiz bir çizim tedarik ederiz. Üniteler monte edilmiş olarak gelir ve güç ve SMEMA kablosunu bağlayarak devreye alınır.
Hız, Tahrik ve Yük Yapılandırması
İnvertör kontrollü dişli motorlu konveyör, 0.6 ila 4.0 mm'lik kartlar için değişken hızlı konveyör transferi sağlar, tahrik motor gücü magazin ağırlığına göre ayarlanmıştır. Düşürme plakası ve düz geçiş modları, hatla senkronize edilmiş vuruş modu konveyör döngüleri olarak çalışır.
İşletme, Bakım ve Enerji Kullanımı
Ünite çalışması düşük gürültülü konveyör sınıfındadır, enerji verimli motor, vardiyalar boyunca düşük güç tüketimi sağlar. Kolay bakım konveyör tasarımı, kayış gerginliği ayarı, hızlı kayış değişimi ve kayışlar, sensörler ve itici bıçaklar için yedek parça bulunabilirliğini kapsar.
Sertifikasyon, Garanti ve Yedek Parçalar
Makine, bir ISO kalite sistemi altında üretilmiştir, standart bir SMEMA sinyal arayüzü, denetim ve onay için elektrik beyanları ve ESD bant verileri sağlanır. 12 aylık garanti, çerçeve, tahrik, sensörler ve kontrol kartını kapsar.
Teslim Süresi, Sipariş Koşulları ve Paketleme
Minimum sipariş 1 set, tek set özelleştirme ve OEM konveyör hattı markalaması mevcuttur. 500 set aylık üretim kapasitesi ile 15-20 gün teslim süresi, talep üzerine kısa teslim süreli montaj hattı tedariki. Kendi üretim hattımızdan ihracat ahşap kasa paketleme ve konteyner yükleme.
Uygulama ve Endüstri Uyumu
Elektronik montaj hattının giriş ve çıkışında, yarı iletken üretim hattı yazıcısından önce ve sonra ve pil üretim hattı test alanını besleyen SMT hücrelerinde kullanılır.
İş İstasyonu ve Ergonomik Yapılandırma
İşletme tarafı, LED aydınlatma montaj hattı çubukları, priz şeridi ve magazinler için bir parça kutusu braketi ile düzenlenmiştir, artı isteğe bağlı bir soğutma fanı iş istasyonu. Çalışma yüksekliği, ayarlanabilir yükseklikli konveyör ayakları kullanılarak, ergonomik bir montaj hattı arayüzü için bitişik konveyörle eşleşecek şekilde ayarlanmıştır.
Güvenlik Koruması ve Hat Entegrasyonu
Magazin kaldırma ve itici alanları, güvenlik korkuluklu konveyör panelleri ve sıkışma noktası koruma kapakları ile korunmaktadır, artı bant üzerinde yarı kapalı bir konveyör tasarımı, ön panelde acil durdurma konveyör düğmeleri bulunmaktadır. SMEMA arayüz kablolaması, üniteyi yukarı ve aşağı akış makinelerine bağlar ve ASRS entegrasyon notları mevcuttur.
