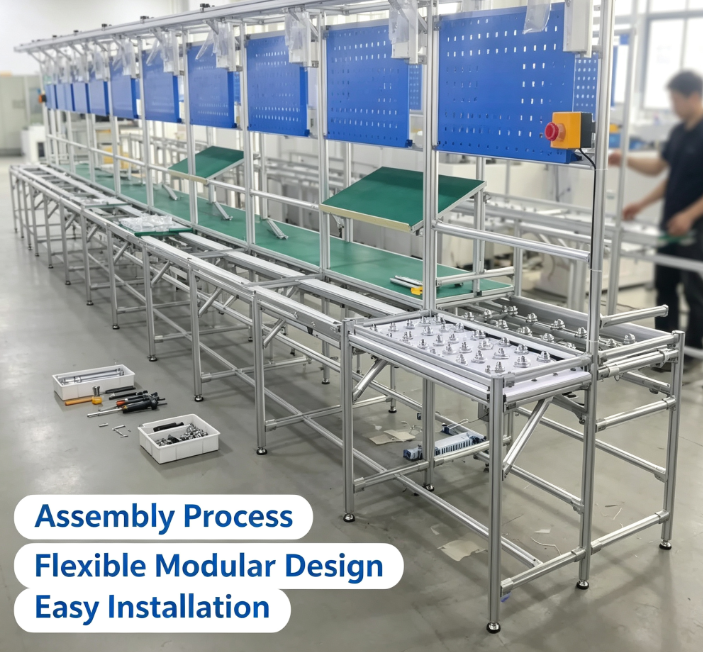

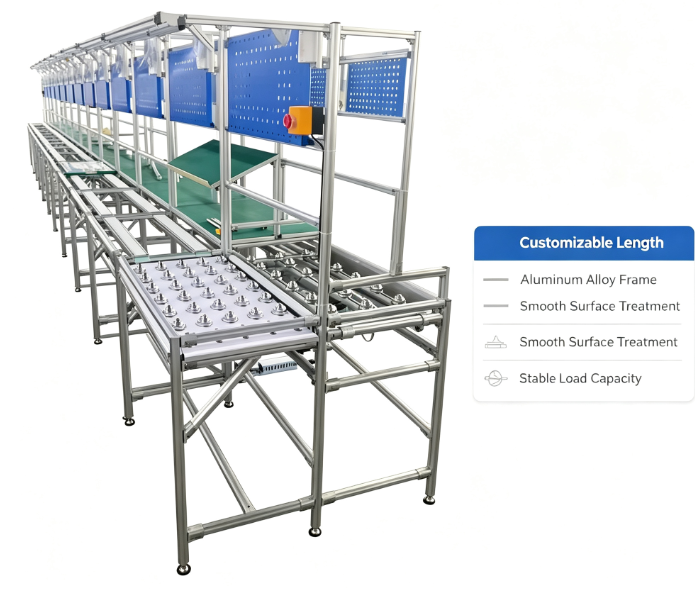

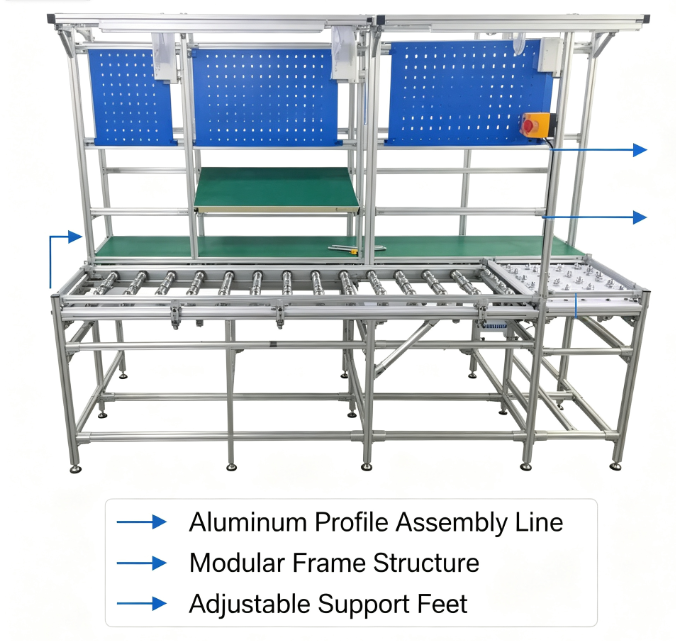

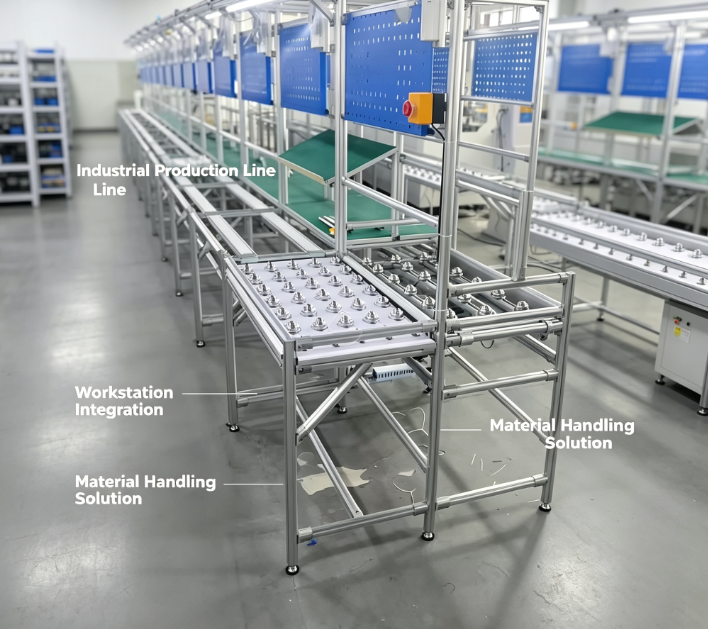

JS-AL2026-BL01 alüminyum profil bilyalı transfer montaj hattımız, özellikle elektronik, küçük ev aletleri ve hassas bileşen montaj atölyeleri için tasarlanmış modüler bir manuel montaj iş istasyonu sistemidir.
Tüm çerçeve yapısı, ağır hizmet tipi 4040 endüstriyel ekstrüzyon alüminyum profilden yapılmıştır. Alüminyum alaşımlı malzeme, yüksek sertlik, korozyon direnci, paslanmazlık, kolay kesme ve yeniden montaj özelliklerine sahiptir. Kaynaklı çelik çerçevelerin aksine, alüminyum profil yapısı boyama gerektirmez. Müşteriler, atölye üretim ihtiyaçları değiştikçe üretim hattı düzenini her zaman ayarlayabilir, uzatabilir veya değiştirebilir. Tüm bağlantı eklemleri standart alüminyum profil konektörleri kullanır, kararlı ve güvenilirdir, özel kaynak ekipmanı olmadan kolayca sökülebilir.

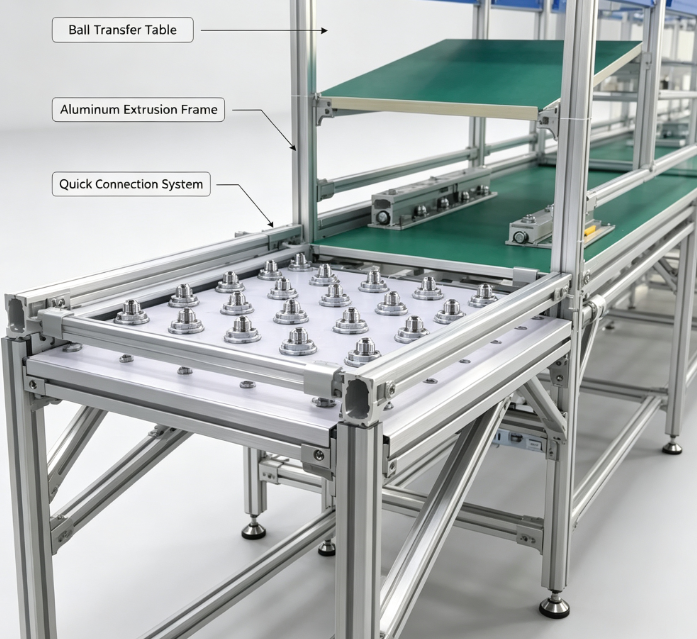

Ön yükleme istasyonu, çelik plaka üzerine yerleştirilmiş üniversal bilyalı rulmanlara sahip bilyalı transfer masası kullanır. Üniversal bilyalar, iş parçalarının ve jiglerin her yönde serbestçe hareket etmesini sağlar, böylece operatörler ürünleri sürtünme olmadan zahmetsizce itebilir ve döndürebilir. Bu tasarım, iş gücünü büyük ölçüde azaltır ve bitmiş ürünlerin yüzeyinin çizilmesini önler. Bilyalı plaka hasar görürse ayrı olarak değiştirilebilir, bu da düşük bakım maliyeti getirir.
Taşıma bölümü, yüksek kaliteli antistatik yeşil PVC konveyör bant ile donatılmıştır. Bant, kalıcı antistatik performansa sahiptir, yüzey direnci 10^6~10^9Ω arasındadır, bu da manuel montaj sırasında oluşan statik yükü sürekli olarak boşaltabilir. PCBA kartları, çipler, sensörler ve diğer hassas elektronik parçaların elektrostatik deşarj (ESD) hasarını etkili bir şekilde önler. Bant yüzeyi aşınmaya dayanıklı, kaymaz, yağa dayanıklıdır ve uzun süreli sürekli çalışma altında kararlı bir şekilde çalışabilir. Bant hızı, üretim tak zamanınıza göre değişken frekanslı motor aracılığıyla 0.1m/dak ila 5m/dak arasında ayarlanabilir.
Her çalışma pozisyonu, dikey mavi delikli bir arka panel ile donatılmıştır. Delikli pano, alet kancaları, parça kutuları, operasyon talimat kartları, priz şeritleri ve aydınlatma armatürleri asabilir. Çalışma istasyonunun üzerindeki eğimli yeşil antistatik raf, yarı mamul malzemeleri ve yardımcı aletleri yerleştirmek için ayrılmıştır, masaüstü alanından tasarruf sağlar. Yan dikmeye bir acil durdurma düğmesi kutusu monte edilmiştir. Anormal çalışma durumunda güç kaynağını hemen kesmek için kırmızı acil durdurma düğmesine basın, operatörlerin ve ekipmanın güvenliğini koruyun.
Her destek ayağı, naylon ayarlanabilir ayak kupası ile donatılmıştır. Ayak kupası, düz olmayan zemini telafi edebilir, tüm üretim hattını yatay ve stabil tutabilir, ürün taşıma sırasında sallanmayı önleyebilir.
Tam özelleştirme seçenekleri mevcuttur: genel uzunluk, hat genişliği, çalışma yüksekliği, operasyon istasyonu sayısı atölye çiziminize göre değiştirilebilir. LED tüp aydınlatma, çoklu priz güç modülü, antistatik kauçuk mat, malzeme kaydırma rafı, yan koruma plakası, engelsiz geçiş, ESD topraklama sistemi ve diğer aksesuarları ekleyebiliriz. Üretim öncesi CAD çizimi destekliyoruz. Mühendislik ekibimiz, ürün boyutunuza, iş akışınıza ve fabrika alanınıza göre düzeni optimize edecektir.
Bu montaj iş istasyonu, elektronik ürün montajı, pil paketleme, ev aletleri montajı, donanım fitting paketleme, laboratuvar test istasyonu, depo ayırma hattı ve diğer manuel üretim süreçleri için yaygın olarak uygulanmaktadır. Plan tasarımı, çizim onayı, üretim, yerinde kurulum rehberliği ve satış sonrası teknik destek dahil olmak üzere tek durak hizmet sunuyoruz.
Hat Düzeni ve Kurulum Hizmeti
Bilyalı transfer hatları, montaj akışınıza ve zemin planınıza göre düzenlenir ve istasyon uzunluğunu, bilyalı transfer plakası boyutunu, alet panosu ve ayak kupası konumlarını gösteren ücretsiz bir çizim sunulur. Standart 10 metrelik istasyonlar daha uzun hatlar halinde birleştirilir ve kurulum uzaktan yaptırılır.
Hız, Tahrik ve Yük Yapılandırması
Motorlu bölümler, dişli motorlu konveyör ve invertör kontrollü değişken hızlı konveyör kontrolü kullanırken, manuel istasyonlar serbest hareket için bilyalı transfer plakalarına dayanır. Her istasyon 200 kg kapasitelidir ve denetim noktalarında vuruş modu konveyör serbest bırakma özelliği eklenebilir.
İşletme, Bakım ve Enerji Kullanımı
Bilyalı transfer plakaları ve antistatik bant, düşük gürültülü konveyör seviyesinde çalışır ve enerji verimli motor seçimi düşük güç tüketimi sağlar. Kolay bakım sağlayan konveyör tasarımı, bant gerginliği ayarı, çerçeve sökülmeden plaka değişimi ve bilyalar, plakalar ve anahtarlar için yedek parça bulunabilirliği sağlar.
Sertifikasyon, Garanti ve Yedek Parçalar
Hat, ISO 9001:2008 kalite sistemi altında üretilir ve RoHS gereksinimlerini karşılar, denetim için malzeme sertifikaları ve test raporları düzenlenir. 12 aylık garanti, çerçeve, bilyalı transfer üniteleri ve elektrikli aksesuarları kapsar, uzaktan yeniden düzenleme rehberliği ile birlikte.
Teslim Süresi, Sipariş Koşulları ve Paketleme
Minimum sipariş 1 set, tek set özelleştirme ve OEM konveyör hattı markalaması mevcuttur. Aylık 500 set üretim kapasitesiyle teslim süresi 15-20 gündür, talep üzerine acil sipariş desteği sağlanır. Kendi üretim hattımızdan ihracat ahşap kasa paketleme ve konteyner yükleme.
Uygulama ve Sektör Uyumu
Elektronik montaj hattı manuel istasyonlarında, ev aletleri son montajında, hassas parça taşıma ve pil üretim hattı iş hücrelerinde uygulanır.
İş İstasyonu ve Ergonomik Yapılandırma
Bilyalı transfer istasyonları, LED aydınlatmalı montaj hattı çubukları, soğutma fanlı iş istasyonu seçeneği, priz şeridi, parça kutusu braketi ve 4040 profile sabitlenmiş alet asma rayı ile birlikte gelir. Çalışma yüksekliği, ayarlanabilir yükseklikli konveyör ayak kupaları aracılığıyla ayarlanabilen ergonomik bir montaj hattı duruşu için ayarlanmıştır.
Güvenlik Koruması ve Hat Entegrasyonu
İstasyon uçları, güvenlik korkuluklu konveyör çerçeveleri ve bant tahriki üzerinde yarı kapalı bir konveyör tasarımı, bant girişinde sıkışma noktası koruması ve her istasyon grubunda acil durdurma konveyör düğmeleri taşır. İnce boru bağlantı donanımı yan bankları bağlar, makara rayı uyumluluğu besleme raflarını kapsar ve CE sertifikalı konveyör belgeleri mevcuttur.
